Faire l’inventaire du réseau existant
Repérez les prises murales et le coffret de communication, souvent proche de l’entrée ou de la zone technique du logement. Notez les inscriptions disponibles, la pièce et les ports déjà occupés. Photographiez la configuration avant de déplacer un cordon afin de pouvoir la retrouver.
Le coffret peut regrouper différents services : arrivée télécom, distribution vers les pièces, box et équipements Ethernet selon l’installation. Le format RJ45 d’une prise ne prouve pas qu’elle est actuellement reliée à un réseau Internet. Utilisez l’inventaire à l’écran pour séparer ce qui est observé de ce qui reste inconnu.

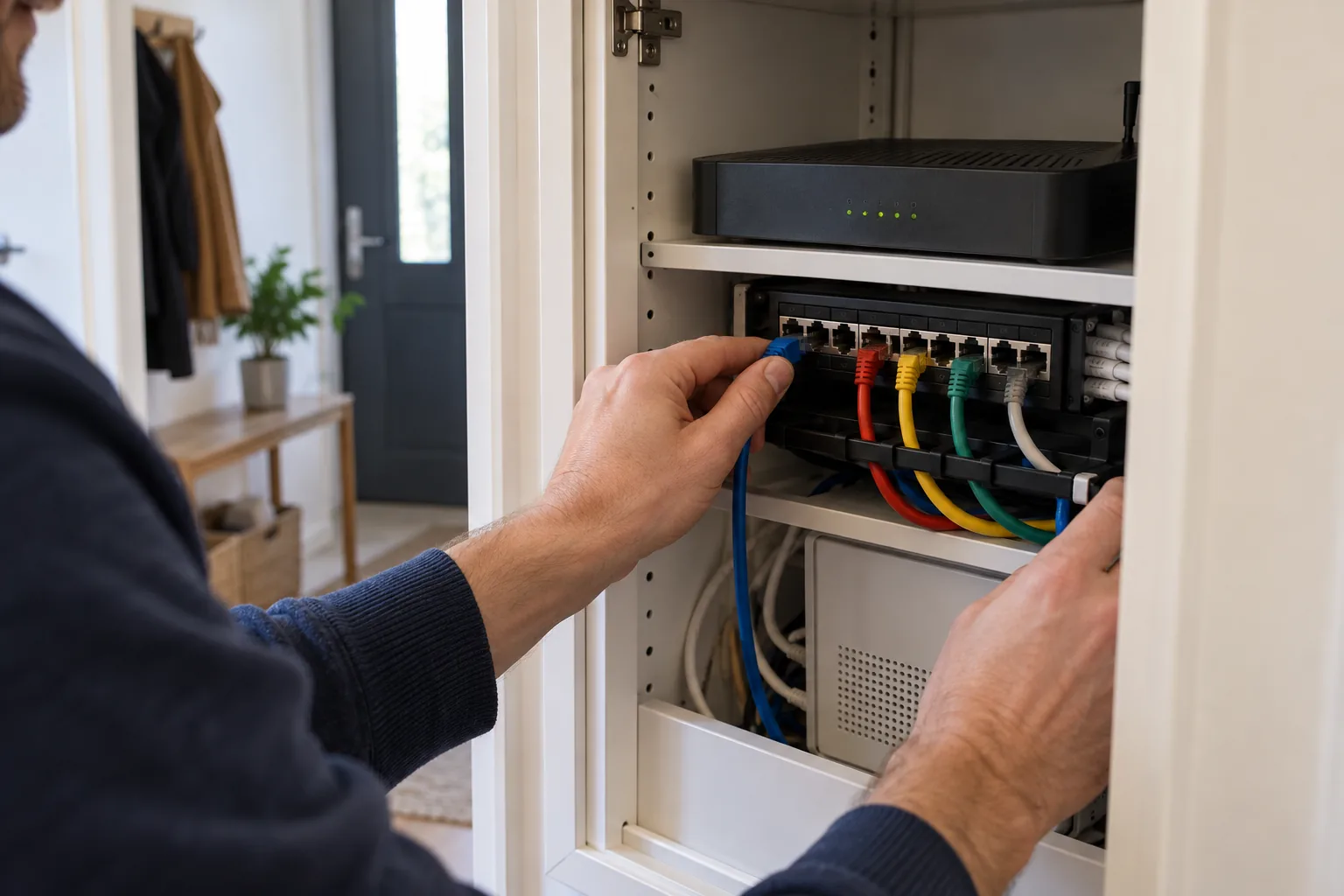

Comprendre le brassage vers les pièces
Dans une installation Ethernet adaptée, un cordon peut relier un port LAN de la box ou d’un commutateur au départ de la prise choisie dans le panneau de brassage. Le câble fixe dessert ensuite la prise murale. La disposition exacte dépend du coffret et des services déjà utilisés.
Si la box se trouve dans une pièce, repérez aussi comment sa connexion revient éventuellement vers le coffret. Ne supposez pas qu’un cordon en Y ou un répartiteur passif crée plusieurs ports Ethernet utilisables. Pour ajouter des équipements, faites confirmer la topologie et le matériel adaptés à votre installation.
Valider une seule prise avant de généraliser
Établissez une référence en reliant un ordinateur directement à un port LAN identifié de la box. Utilisez ensuite le départ de la pièce à tester, avec des cordons connus pour fonctionner, puis branchez ce même ordinateur sur la prise murale. Relevez si le lien apparaît et à quelle vitesse.
Si le lien ne s’établit pas, vérifiez d’abord la correspondance du départ et les cordons accessibles. Un mauvais repérage peut ressembler à une prise défectueuse. Si la liaison reste limitée ou absente, faites contrôler le câblage et les composants par un intervenant compétent plutôt que de démonter les éléments au hasard.
Organiser les usages une fois les correspondances confirmées
Nommez chaque trajet par sa pièce et son usage : bureau, télévision ou point d’accès. Notez le port source, le départ et le résultat mesuré. Un point d’accès Ethernet dans une pièce éloignée peut servir à rapprocher le Wi-Fi ; vérifiez son mode de fonctionnement et son alimentation.
Conservez le plan avec les références du matériel et mettez-le à jour après un changement de box. Pour un logement loué ou une installation inconnue, récupérez les documents disponibles auprès du propriétaire ou de l’installateur. Ce guide explique les essais d’usage ; il ne certifie ni la conformité ni les performances d’un câblage.
Tracer les chemins pour éviter une boucle
Dessinez les liens box, panneau de brassage, switch et bornes avant d’ajouter un deuxième câble. Deux prises peuvent ramener vers le même équipement. Un chemin redondant non maîtrisé peut perturber plusieurs postes plutôt qu’améliorer le débit.
Étiquetez les extrémités et vérifiez les mécanismes de redondance supportés si vous en avez besoin. Deux ports vers un NAS ne constituent pas automatiquement un agrégat. En cas de panne après un ajout, documentez le changement et revenez au chemin connu avant de réinitialiser la box.
Combien de ports réserver dans le coffret ?
Comptez les départs vers les pièces à activer, puis les appareils directement raccordés au switch. Une liaison supplémentaire relie le switch à un port LAN de la box. Quatre pièces actives occupent déjà les cinq ports d’un petit switch ; l’ajout d’une imprimante réseau demande un port libre ou un autre dimensionnement.

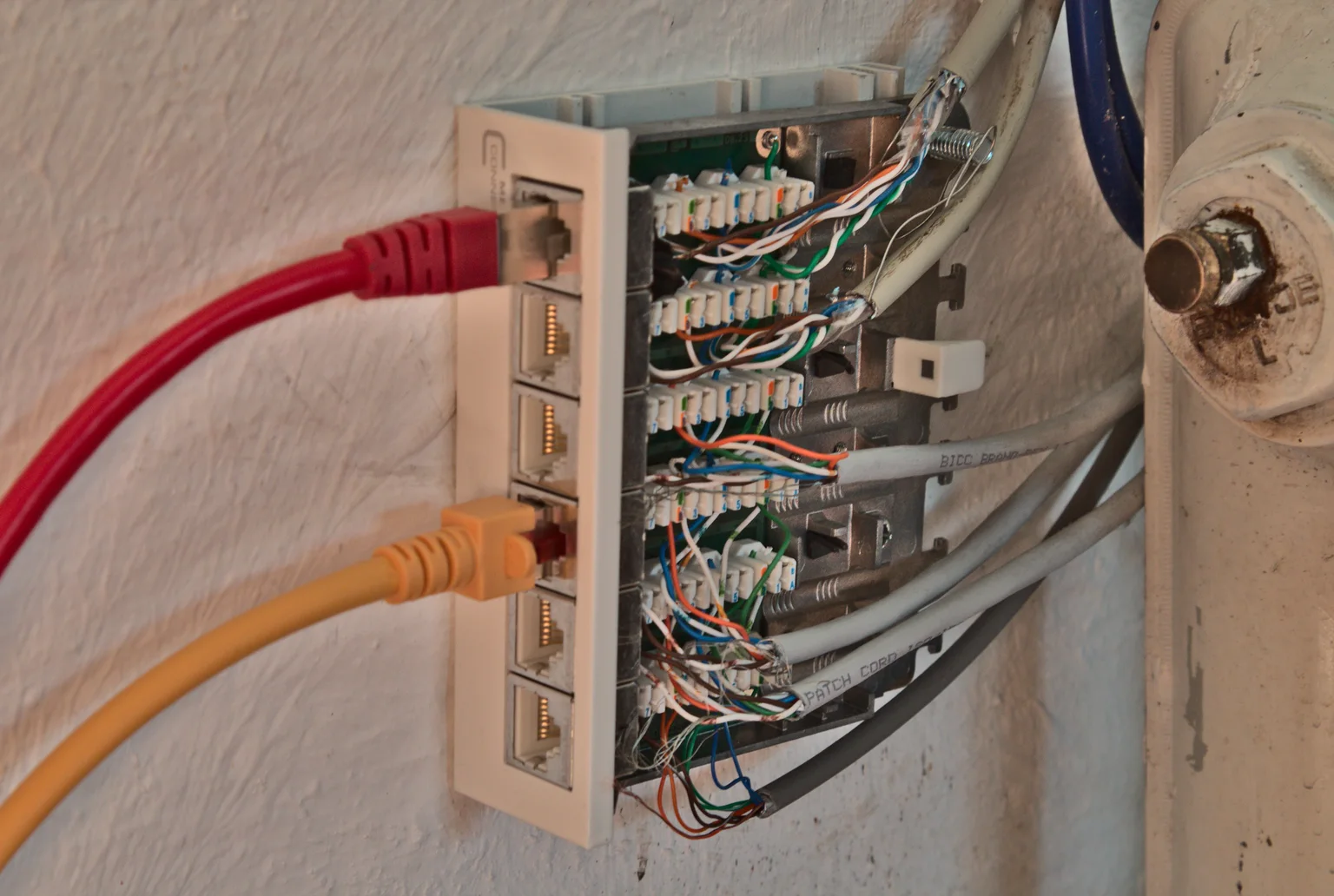

Le panneau de brassage est un ensemble de raccordements passifs : ses prises ne distribuent pas seules une connexion. Chaque départ actif doit rejoindre un port de la box ou du switch par un cordon. Étiquetez les deux extrémités, par exemple « bureau » et « départ 3 », pour retrouver une panne sans débrancher tout le logement.
Complément documentaire : document consulté le 22 octobre 2026.
Source : TP-Link — caractéristiques du modèle.
Choisir cinq ou huit ports selon les connexions prévues
Avec une seule liaison montante, un switch cinq ports dessert quatre appareils et un huit ports en dessert sept. Ce calcul suppose une étoile simple : si vous branchez un second switch, son câble de liaison occupe un port à chacune de ses extrémités. Il ne crée pas de prise gratuite.
Une marge de deux ports peut être utile pour un futur point d’accès ou un poste fixe déjà prévu. Relevez d’abord les prises utilisées et l’espace disponible. Le calculateur sépare appareils, liaison vers la box et réserve pour rendre ce choix explicite.
Complément documentaire : document consulté le 22 octobre 2026.
Source : TP-Link — caractéristiques du modèle.
Vérifier le chemin au-delà du nombre de prises
Un réseau avec des prises disponibles peut encore être limité par un lien Gigabit ou 100 Mbit/s. Notez la vitesse de la box vers le switch, puis celle de chaque pièce. Un switch 2,5G relié à un port Gigabit de la box ne dépasse pas ce lien pour Internet ; certains échanges locaux peuvent suivre un chemin plus rapide.
Photographiez les étiquettes des références et cherchez la documentation de leur version matérielle. Un suffixe M2, P ou EP peut désigner un équipement différent. Pour une borne alimentée en PoE, vérifiez séparément sa norme et son budget d’alimentation ; la forme RJ45 ne garantit pas cette fonction.
Complément documentaire : document consulté le 22 octobre 2026.
Questions fréquentes
Toutes les prises RJ45 donnent-elles Internet dès que la box fonctionne ?
Non. Il faut connaître le service raccordé et le trajet vers la box ou le commutateur. Repérez les départs du coffret, puis testez une prise à la fois.
Pourquoi une prise permet-elle le téléphone mais pas Ethernet ?
La configuration des services, le câblage ou les composants peuvent différer. Le connecteur visible ne décrit pas toute l’installation ; faites vérifier le trajet et son usage prévu.
Faut-il déplacer la box dans le coffret ?
Cela dépend du réseau existant, de l’arrivée Internet, de l’alimentation et de la ventilation. Une box placée ailleurs peut aussi desservir le coffret selon la topologie ; faites confirmer le chemin adapté.
Un switch cinq ports peut-il desservir cinq pièces reliées à la box ?
Avec un port pour la box, il reste quatre ports pour les pièces. Cinq départs actifs et la liaison montante demandent au moins six ports physiques ; un modèle huit ports laisse alors deux ports de réserve.
Un panneau de brassage remplace-t-il un switch ?
Non. Le panneau relie passivement les câbles des pièces aux cordons de brassage. Le switch relie les appareils sur le réseau Ethernet. Chaque départ à activer doit rejoindre un port LAN de la box ou du switch.
