Partir du besoin réel
Pour une liaison Gigabit domestique correctement posée, Cat 5e peut suffire. Cat 6 apporte une marge et Cat 6A vise notamment 10 Gbit/s jusqu’aux longueurs normalisées avec une chaîne compatible.
Le débit d’un port, la qualité des prises et la longueur limitent autant que le marquage du câble. Vérifiez tous les composants du canal.
Distinguer pose fixe et cordon
Le câble massif convient au câblage permanent dans les gaines et panneaux ; le multibrin est plus souple pour les cordons de brassage. Les connecteurs doivent correspondre au type et au diamètre du conducteur.
Évitez les produits en aluminium cuivré pour le PoE et les installations permanentes. Recherchez des caractéristiques et une conformité vérifiables plutôt qu’une catégorie marketing extravagante.
Traiter blindage et environnement
Un blindage peut aider dans un environnement perturbé, mais il doit être raccordé et mis à la terre selon les règles de l’installation. Un écran flottant ou improvisé n’est pas une protection automatique.
Séparez les courants forts selon les normes applicables, respectez le rayon de courbure et ne comprimez pas le câble avec des attaches trop serrées.
Recetter la liaison
Testez continuité, ordre des paires et débit négocié. Pour une installation critique ou 10 Gigabit, une certification par un outil adapté apporte une preuve supérieure à un testeur de continuité.
Étiquetez les deux extrémités et consignez longueur, catégorie, prise et résultat. Si le lien négocie à 100 Mbit/s, recherchez paire coupée, mauvais sertissage ou port limité.
Vérifier le lien établi avant de remplacer le câble
La catégorie inscrite sur le câble ne décrit pas toute la liaison. Vérifiez également les ports, le dock éventuel, la prise murale et le débit négocié affiché par le système. Si le résultat reste limité, comparez avec un cordon court connu comme fonctionnel et un autre port, en ne changeant qu’un élément à la fois.

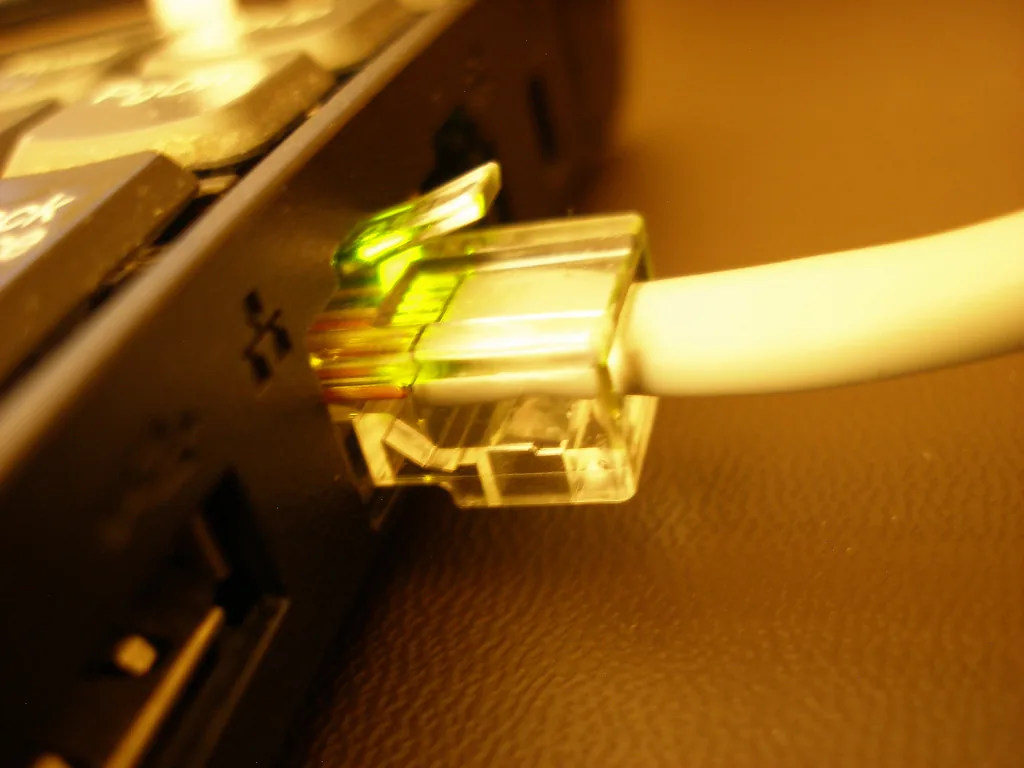

La photographie montre la forme d’un connecteur couramment appelé RJ45. Elle aide à reconnaître le raccordement, mais ne permet pas de déterminer la catégorie ni le débit d’un câble. Pour ces informations, lisez son marquage et sa documentation.
| Élément | Vérification | Essai comparatif |
|---|---|---|
| Port du poste ou dock | Capacité annoncée et liaison négociée | Autre port ou adaptateur disponible |
| Cordon | Marquage et état des connecteurs | Cordon court connu comme fonctionnel |
| Prise murale | État et liaison complète | Connexion directe à la box |
| Application | Même destination et même fichier | Comparer sans changer de trajet |
Lire les exigences de câble du matériel prévu
Le manuel TP-Link M2 indique une catégorie 5e ou supérieure pour 1000BASE-T et 2.5GBASE-T, avec un maximum de 100 mètres. C’est une spécification du matériel cité, pas une garantie sur un câble existant dont l’état et les raccordements sont inconnus.
Lisez le marquage de la gaine et identifiez les raccordements avant un remplacement. Un cordon court en bon état et un branchement direct offrent une comparaison. La catégorie d’un seul cordon ne décrit pas toute la liaison murale.
Complément documentaire : document consulté le 22 octobre 2026.
Compter les cordons de brassage en plus du câble fixe
Chaque départ actif utilise un cordon entre panneau de brassage et box ou switch. Le panneau conserve les liaisons fixes ; le cordon réalise l’affectation. Comptez ces cordons séparément de celui reliant la box au switch.
Pour quatre départs et une liaison montante, cinq raccordements au switch sont nécessaires. Repérez les destinations et laissez l’accès aux clips et voyants. Cette organisation simplifie les essais sans imposer une nouvelle catégorie de câble.
Complément documentaire : document consulté le 22 octobre 2026.
Source : TP-Link — caractéristiques du modèle.
Distinguer connecteur et service transporté
Une prise couramment appelée RJ45 ne prouve ni la catégorie du câblage ni la présence d’un réseau Ethernet actif. Certains raccordements peuvent servir au téléphone ; un panneau passif n’est pas un commutateur. Identifiez les deux extrémités et l’équipement relié.
Contrôlez la vitesse négociée sur le trajet complet : cordon, prise, liaison fixe, panneau et port actif. Conservez le résultat après chaque changement. Vous distinguerez un manque de ports d’un défaut de câblage au lieu de traiter les deux problèmes comme un seul.
Complément documentaire : document consulté le 22 octobre 2026.
Source : TP-Link — caractéristiques du modèle.
Questions fréquentes
Cat 8 améliore-t-il automatiquement mon réseau domestique ?
Non. Les ports, prises, longueurs et usages déterminent le résultat. Cat 6 ou Cat 6A est souvent plus cohérent.
Faut-il toujours un câble blindé ?
Non. Le blindage doit répondre à l’environnement et être installé correctement ; sinon il complique la pose sans bénéfice garanti.
Pourquoi le lien reste-t-il à 100 Mbit/s ?
Une paire absente, un connecteur mal terminé ou un port limité peut empêcher la négociation Gigabit.
Le manuel 2,5G impose-t-il systématiquement du Cat 6A ?
Le manuel TP-Link M2 cité mentionne du Cat 5e ou supérieur pour 2.5GBASE-T, jusqu’à 100 mètres. L’installation complète et sa qualité restent à vérifier : un marquage ne remplace pas un contrôle de liaison.
Combien de cordons prévoir pour quatre pièces et un switch ?
Avec une box séparée, prévoyez quatre cordons pour les départs et un autre pour relier le switch à la box, en plus des cordons nécessaires côté appareils.
